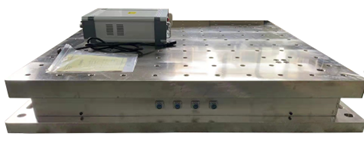

平臺簡介：

      多分力測量平臺測力平臺臺，多為長方形，由上夾板、傳感器和底座三部分組成。上夾板和底座之間由安放在四角的或者滿足客戶需求分布的多軸力傳感器支撐，當受試者的腳踏在平臺上時或被測物體對平臺施加作用力時，通過每個傳感器三個方向的力值輸出信號可以得到整個平臺的垂直力、橫向力和前后向力測試數據。

測試原理：

     由于測試一個對平臺產生作用力的過程：被測對象對測力臺的沖擊、承受重力、中間狀態、離開。則 可以利用測力平臺測試到的數據三維力Fx、Fy、Fz、和力矩Mx、My、Mz。通過傳感器的輸出數據配套后期數據采集與數據處理系統，包含一套 數據采集板卡（硬件）和 PC 端采集軟件。進行實時值以及曲線顯示； 數據存儲；數據調取，包含曲線和數據表格的調取等。采集界面可根據客戶需求訂制，顯示樣式和 logo 均可提供客制化；功能包含采集（點擊連續采集），清零，存儲，讀取存儲的文件，停止采集等。

應用范圍：

      用于研究仿生機器人、多足動物或昆蟲的運動力學行為；汽車道路載荷譜側中，用于車輪受力情況檢測以及汽車輪轂測試；生物力學中，用于運動康復力學檢測；在流體力學領域中，多用于風洞模型測試，航空航天推進器動力學測試以及其他通用試驗設備等多個領域；實時同步采集運動過程中的足底三/六分量反力。

性能簡介：

l  傳感器陣列模塊，可按需求組合、拆分；

l 高精度三/多分量力傳感器，力值可定制；

l  偏心加載串擾小于1%；實時同步采集，高采樣頻率，最大可達200KS/s；

l  可外接同步設備，如高速相機等；記錄運動數據。

     對于測力臺的性能主要關注以下幾點：采集頻率、分辨率、靈敏度和載荷范圍。國內采集率高的、先進的、量程廣的測力臺做的比較好的是上海耐創測試技術有限公司。

   上海耐創測試技術有限公司主營測力傳感器、多維力傳感器，扭矩傳感器。同時可以根據量程、尺寸、精度等相關參數要求定制，價格有差異，請聯系我們（PS:我司不支持網上銷售），謝謝。

請電話聯系我們021-39197548

1.柔性裝配---定位、測量

2、  實驗平臺---三分力動態測試采集及監測

  3、  微型測試臺---多分量模擬測試系統

 4、  硬件連接流程示意圖
